臥式燒結機

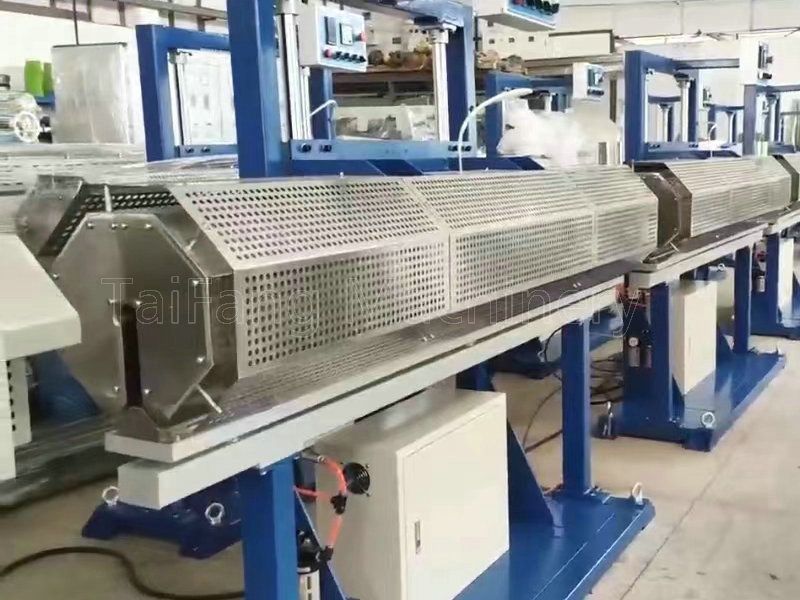

TF-400型臥式燒結機生產線

配置及技術要求

一、用途

該繞包機為PTFE薄膜帶、聚酰亞胺帶、PTFE薄膜和聚酰亞胺復合帶的繞包絕緣線燒結而設計，主要用于生產常規及特種規格的高質量耐高溫繞包絕緣電線及水處理環保材料。本生產線具有小損耗、使用壽命長、操作方便簡單、經濟實用等特點，設備性能優良，經多家廠商實際使用生產，工藝成熟，在國內同等設備供應廠商中，擁有很高的市場占有率。

二、設備組成

本生產線可根據廠商實際情況，做進一步升級配置。在本生產線中，放線軸、收線軸由用戶自備。燒結爐頂部抽氣排氣系統、氣源、動力線、現場照明燈由客戶自行按要求配套安裝。

1.Φ400單頭主動張力放線機

2.六米臥式燒結機

3.恒溫水箱

4.Φ300單輪牽引裝置

5.Φ400單頭收線機

6.PLC控制系統

三、主要規范

1.線徑范圍：Φ0.5mm-Φ5.0mm

2.生產速度： 1.5-50米/min

3.測溫點數：共7段，機身6段，水箱一段

4.電源電壓：380V，50HZ

5.機組涂裝：土耳其藍(PANTONEZ990)
